Простой и понятный расчёт ливневой канализации для архитекторов и строителей

Stormwater поможет определить расчётный дождь, рассчитать расходы с поверхностей, подобрать резервуар и регулируемый выпуск для него, рассчитать систему инфильтрации, подобрать маслоуловитель и насосную станцию.

Как это работает

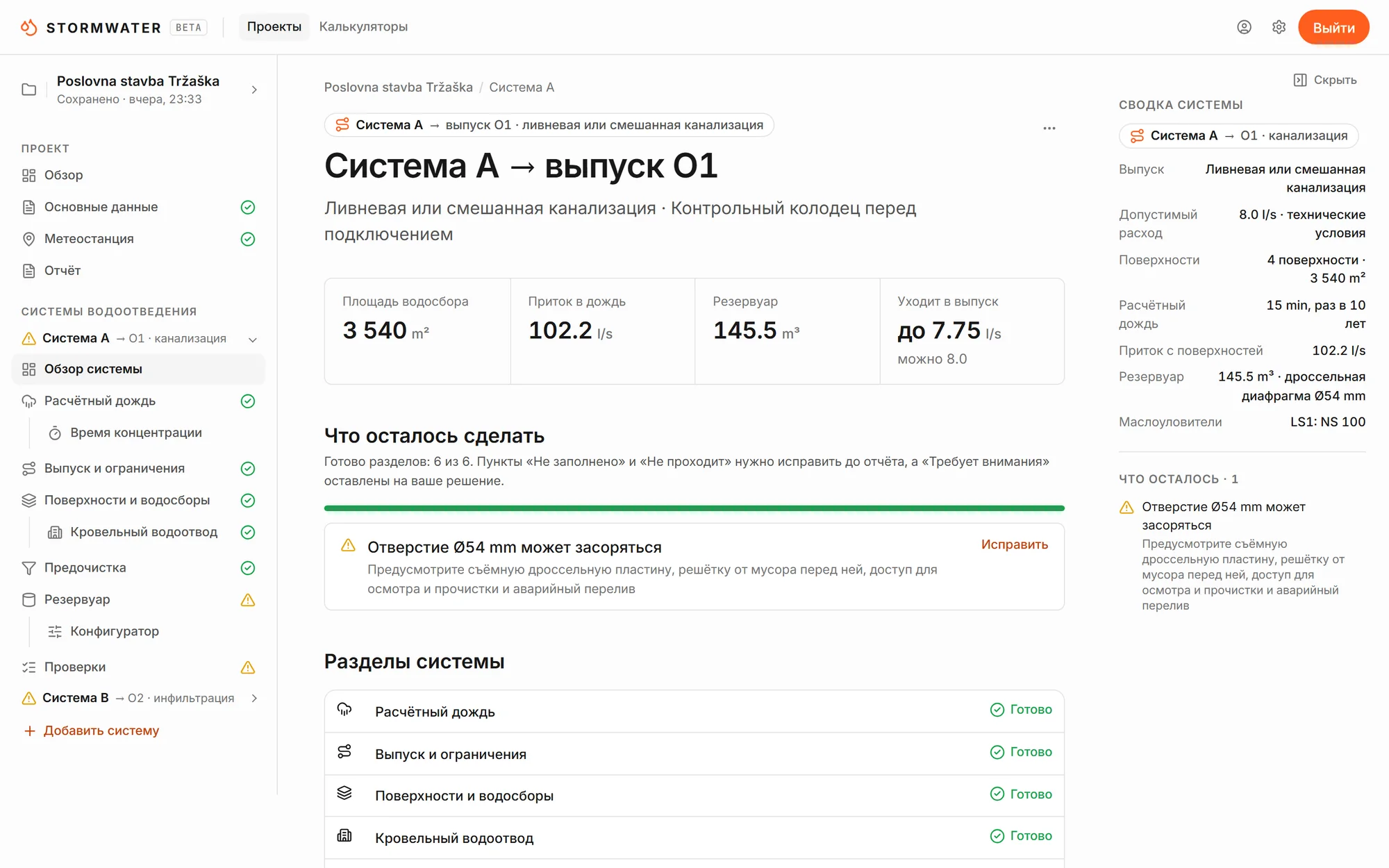

Обзор системы A: площадь водосбора 3 540 m², приток в дождь 102.2 l/s, резервуар 145.5 m³, в выпуск уходит до 7.75 l/s при допустимых 8.0. Ниже список «Что осталось сделать» и разделы системы со статусами. — **Обзор системы.** Демо-проект Poslovna stavba Tržaška: деловое здание в Любляне, участок 6 400 m², две системы водоотведения. Нажмите на экран, чтобы рассмотреть его целиком.

Задача

С участка можно сбросить меньше воды, чем на него выпадает. Остальное нужно где-то держать

В технических условиях оператор сети задаёт, сколько воды можно отдавать с участка, например не больше 8 l/s. В сильный дождь с крыш и площадок приходит в разы больше. Stormwater считает этот приток, находит, сколько воды нужно задержать или отвести в грунт, и подбирает под это резервуар, регулятор расхода, систему инфильтрации, маслоуловитель и насосы.

Много инженерных параметров

Коэффициенты стока, повторяемость дождя, время концентрации, критическая продолжительность. Архитектор знает генплан, площади и материалы, но не обязан знать нормы DIN и DWA.

Решения зависят друг от друга

Сколько места займёт резервуар, впитает ли грунт, нужен ли маслоуловитель у парковки. Меняется одно, и пересчитывать приходится всё остальное.

Числа расходятся по документам

Объём в таблице, отверстие дросселя на схеме и значения в записке живут отдельно. После правки легко оставить в комплекте устаревшую цифру.

Stormwater закрывает базовый расчёт объекта. Поверхности, расчётный дождь, резервуар и регулируемый выпуск, инфильтрация, предочистка, кровельный водоотвод и отчёт собраны в одном проекте и пересчитываются после каждого изменения.

Как помогает

Приложение подсказывает, решение остаётся за вами

Интерфейс построен для архитекторов и строителей: людей, которые не считают ливневую канализацию каждый день. Он спрашивает понятными словами, предлагает значения и объясняет, откуда они взялись.

Сначала вопрос, потом термин

Приложение спрашивает Где находится объект?, а не povratna doba T. По типу территории оно предлагает повторяемость дождя и пишет причину рядом.

Рекомендация выбирается автоматически, причина указана рядом.
Своё значение помечается Задано вручную.
Кнопка Вернуть возвращает рекомендацию целиком.

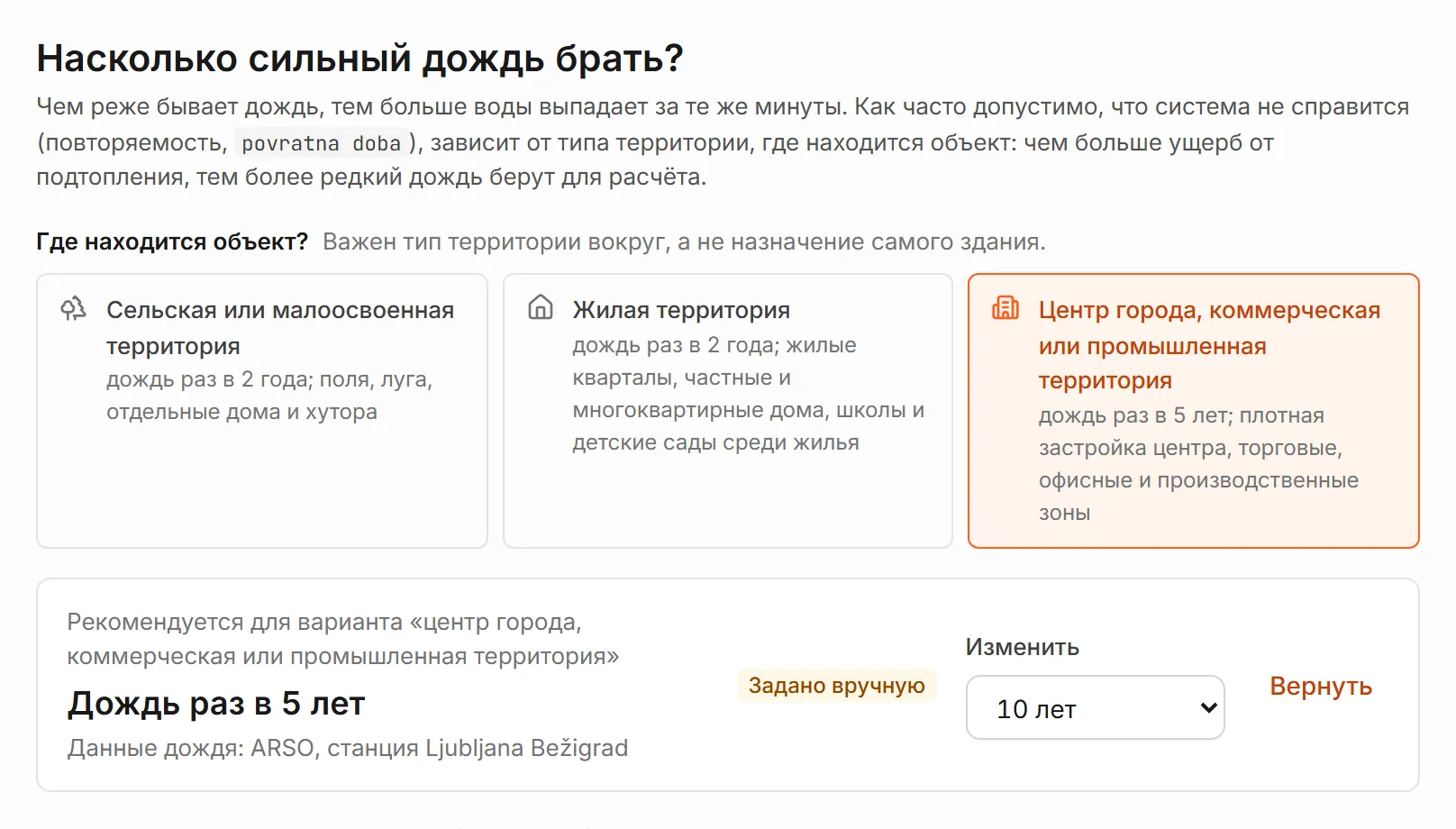

Блок «Насколько сильный дождь брать?»: карточки типов территории, выбран центр города; рекомендуется дождь раз в 5 лет, задано вручную 10 лет, кнопка «Вернуть». — **Расчётный дождь.** Рекомендация по типу территории и ручное значение.

Сначала ответ, потом ход расчёта

Каждый экран с расчётом начинается с результата простыми словами и сразу переводит его в то, что важно архитектору: сколько места занять на участке и что заказать.

У системы B демо-проекта это Траншея с перфорированными трубами: 2 линии по 26.0 × 1.2 m, а рядом объём, место на участке и время опорожнения. Выбор грунта, варианты систем и график лежат ниже.

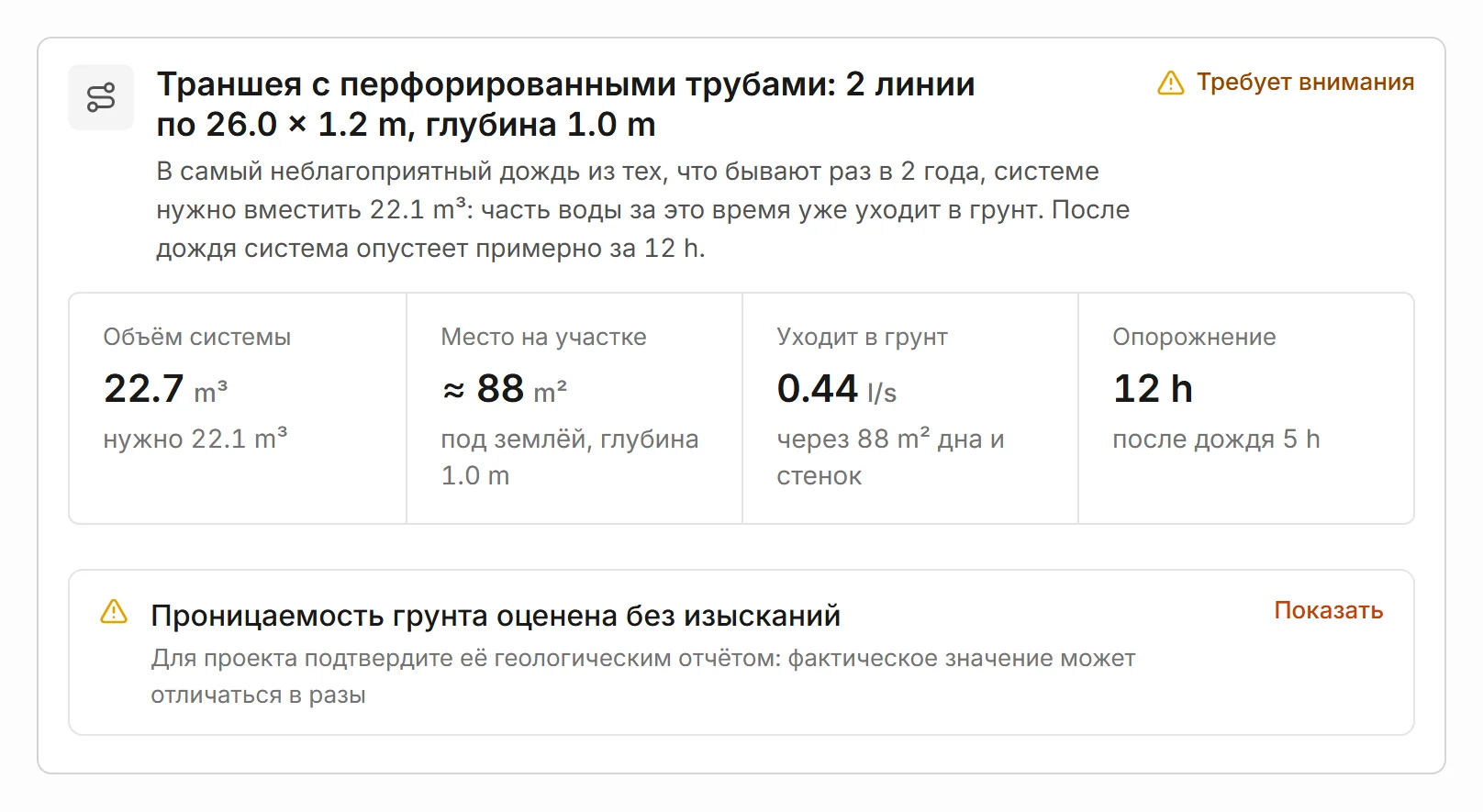

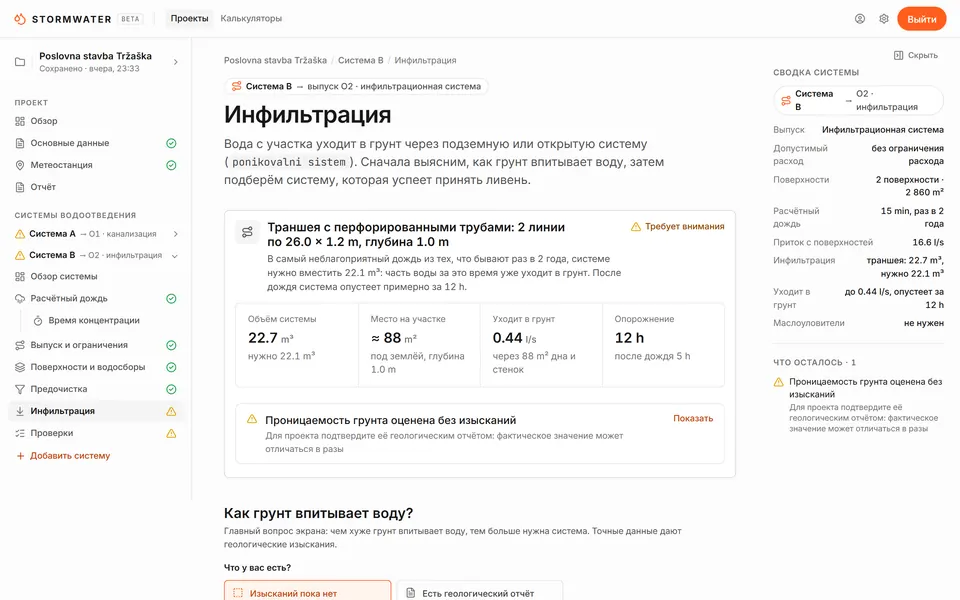

Инфильтрация: траншея с перфорированными трубами, 2 линии по 26.0 × 1.2 m, глубина 1.0 m; объём 22.7 m³, место на участке около 88 m², в грунт уходит 0.44 l/s, опорожнение 12 h. Предупреждение: проницаемость грунта оценена без изысканий. — **Инфильтрация.** Ответ экрана, под ним предупреждение про оценку грунта.

У каждой проблемы есть выход

Замечание говорит, что случилось, почему это важно и как исправить, а ссылка Исправить ведёт прямо к нужному полю. Совет конкретный, с числами и направлением.

Блок Что осталось сделать и подсказка Дальше вычисляются по состоянию проекта, поэтому к отчёту можно дойти, просто следуя им.

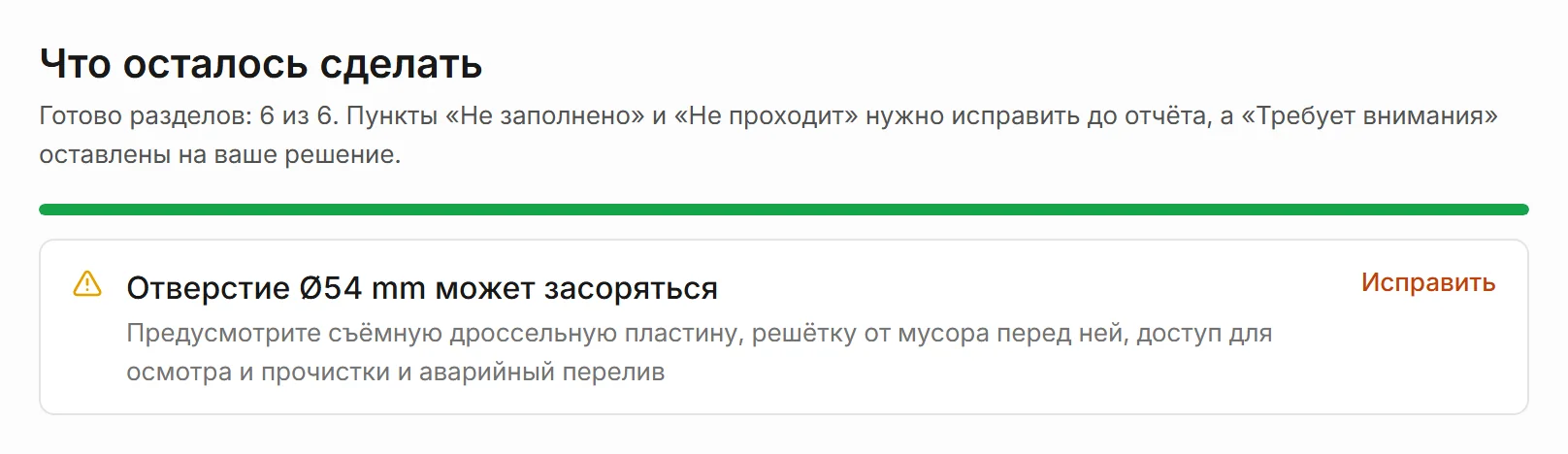

Что осталось сделать: готово разделов 6 из 6; замечание «Отверстие Ø54 mm может засоряться» с советом и ссылкой «Исправить». — **Что осталось сделать.** Замечание с советом и ссылкой на поле.

Одни и те же числа везде

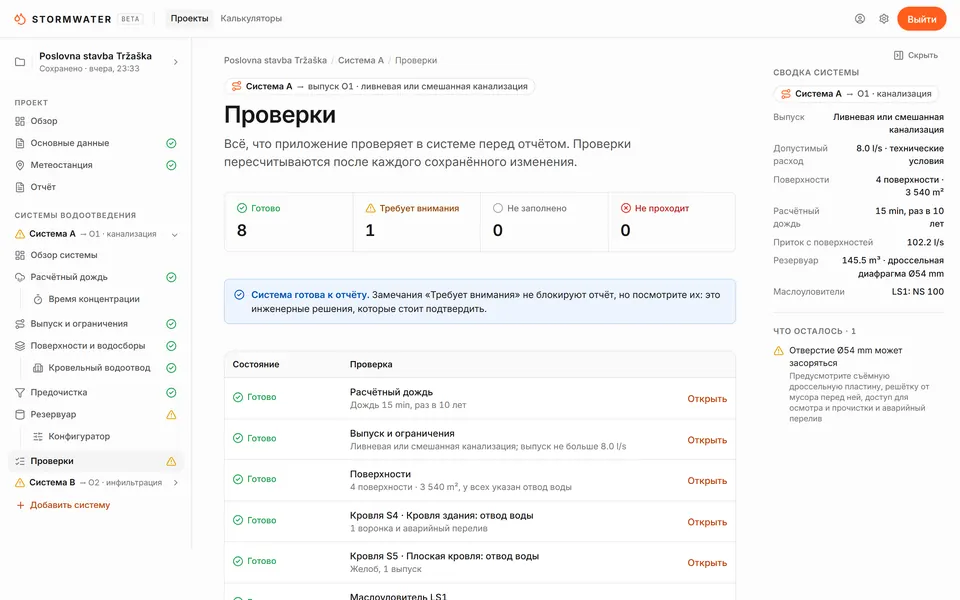

Статусы, проверки, сводка справа, обзор и отчёт считаются в одном месте. Если в обзоре резервуар 145.5 m³, то и в проверках, и в отчёте он 145.5 m³.

Статус раздела везде значит одно и то же.

Статус	Что значит	Отчёт
Готово	раздел рассчитан	не мешает
Требует внимания	инженерное замечание, решение за вами	не мешает
Не заполнено	не хватает данных или решения	блокирует
Не проходит	проверка не выполняется	блокирует
Не используется	раздел не нужен в этом проекте	не мешает

Как это работает

Шесть шагов от пустого проекта до отчёта

Порядок рекомендуемый, а не обязательный: любой раздел можно открыть в любой момент. Каждое изменение сразу пересчитывает зависимые результаты.

1 шаг

Создайте проект

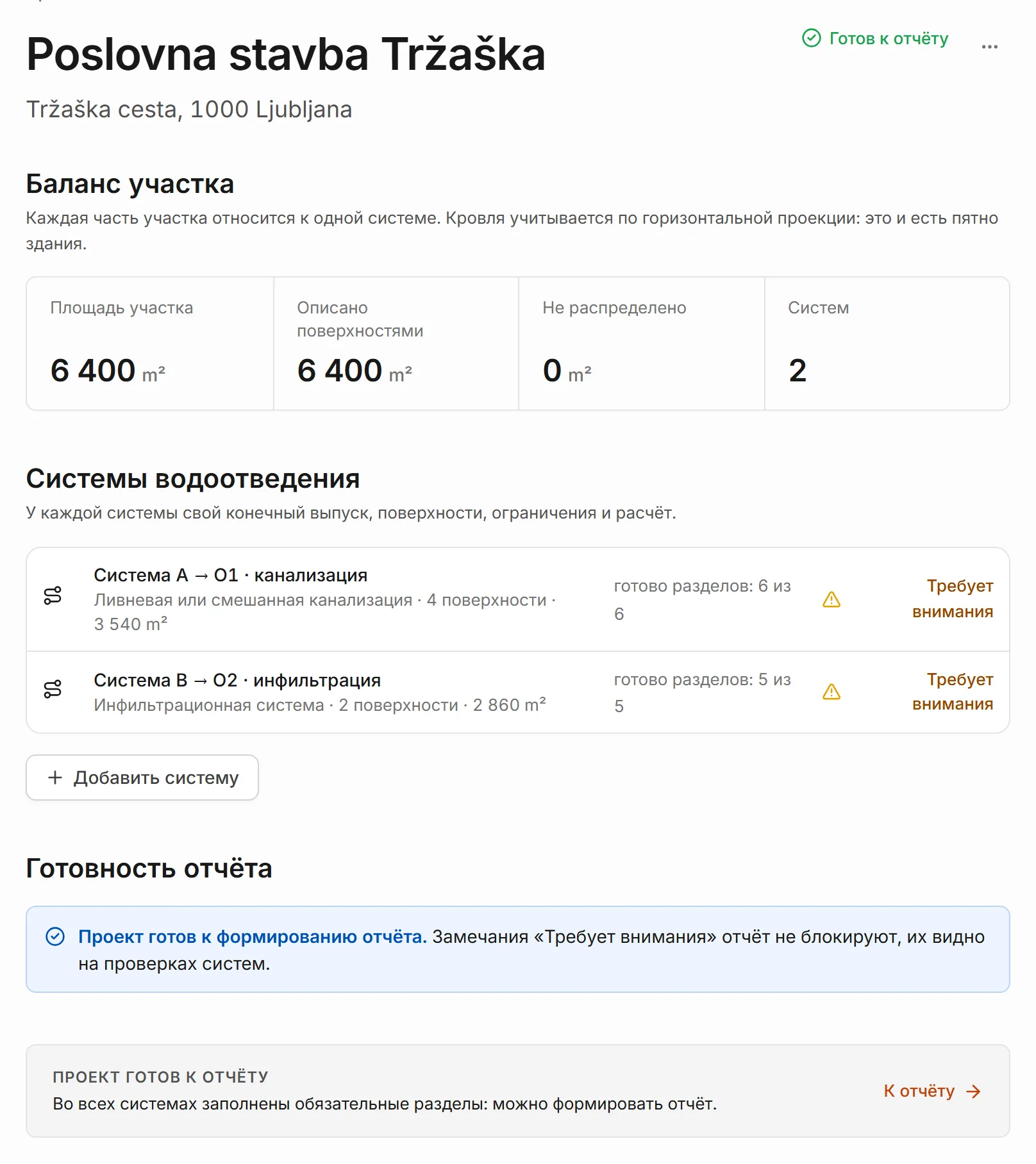

Для начала хватит названия. Адрес и площадь участка добавляются в основных данных. Обзор проекта показывает баланс участка: какая площадь уже описана поверхностями и готовы ли системы к отчёту.

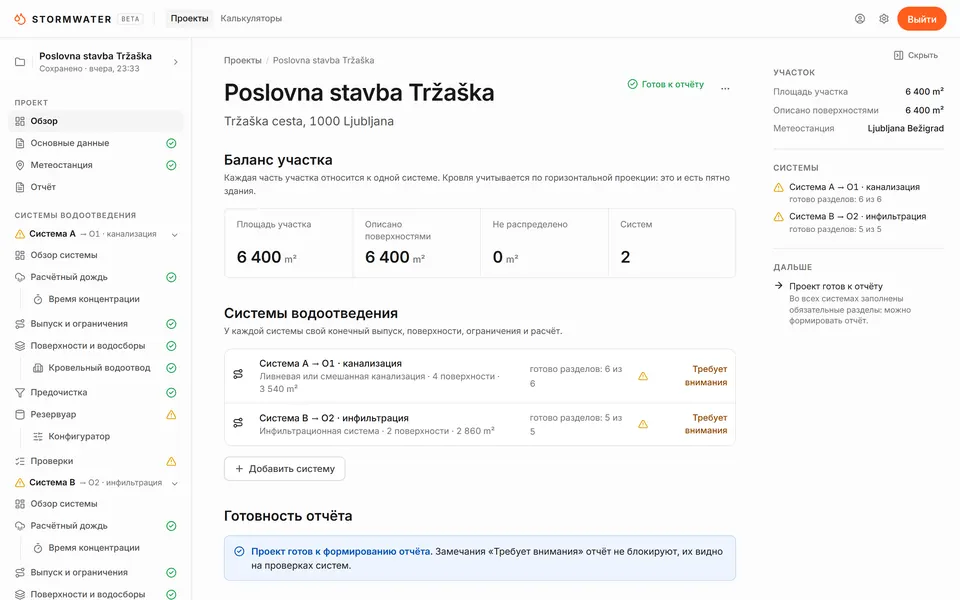

Обзор проекта. Баланс участка, системы и готовность отчёта.
2 шаг

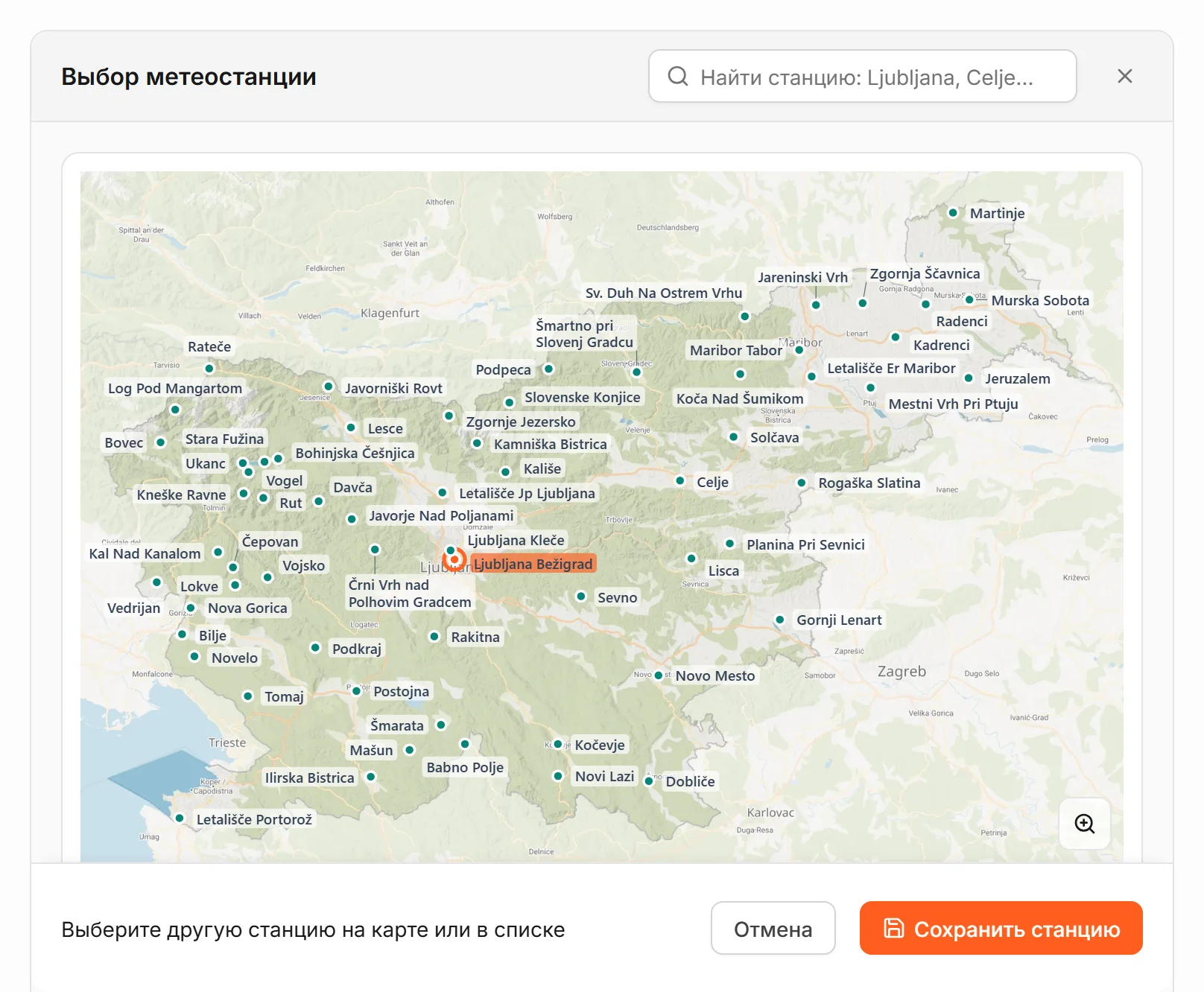

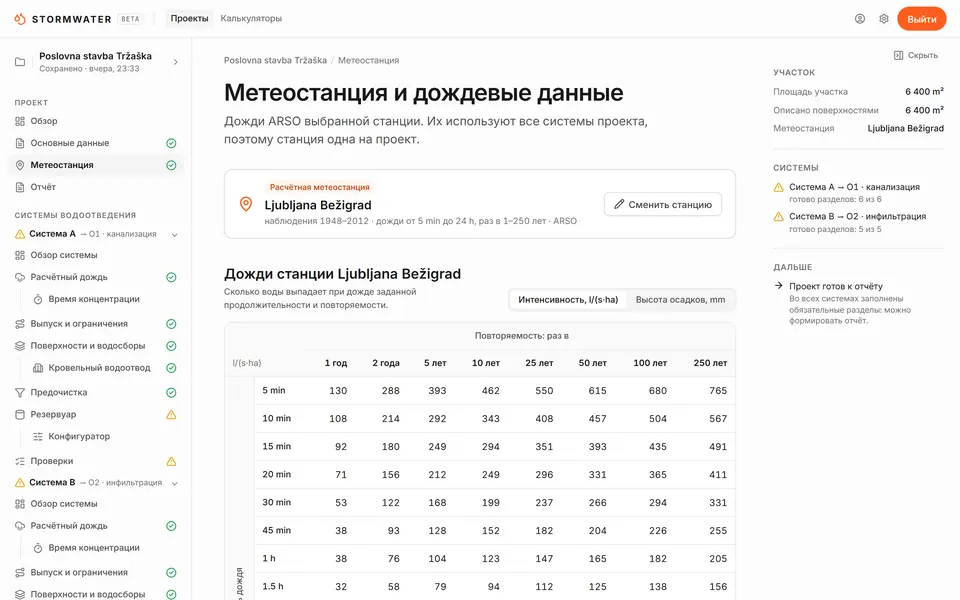

Выберите метеостанцию

На карте Словении 63 станции ARSO. Дождевые данные станции используют все системы проекта: интенсивность для продолжительностей от 5 min до 24 h и повторяемостей до 250 лет.

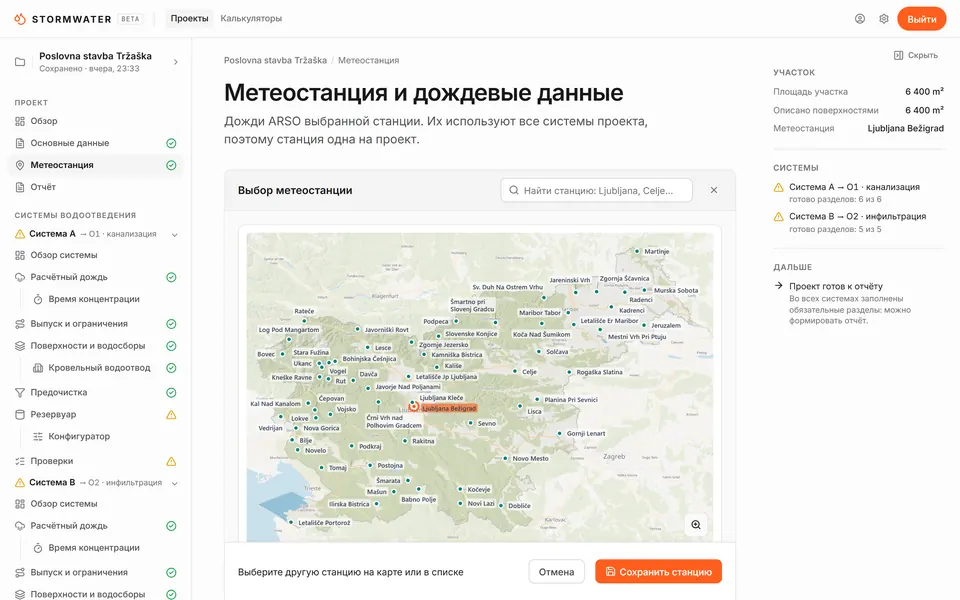

Метеостанция. Станцию можно найти поиском или выбрать на карте.
3 шаг

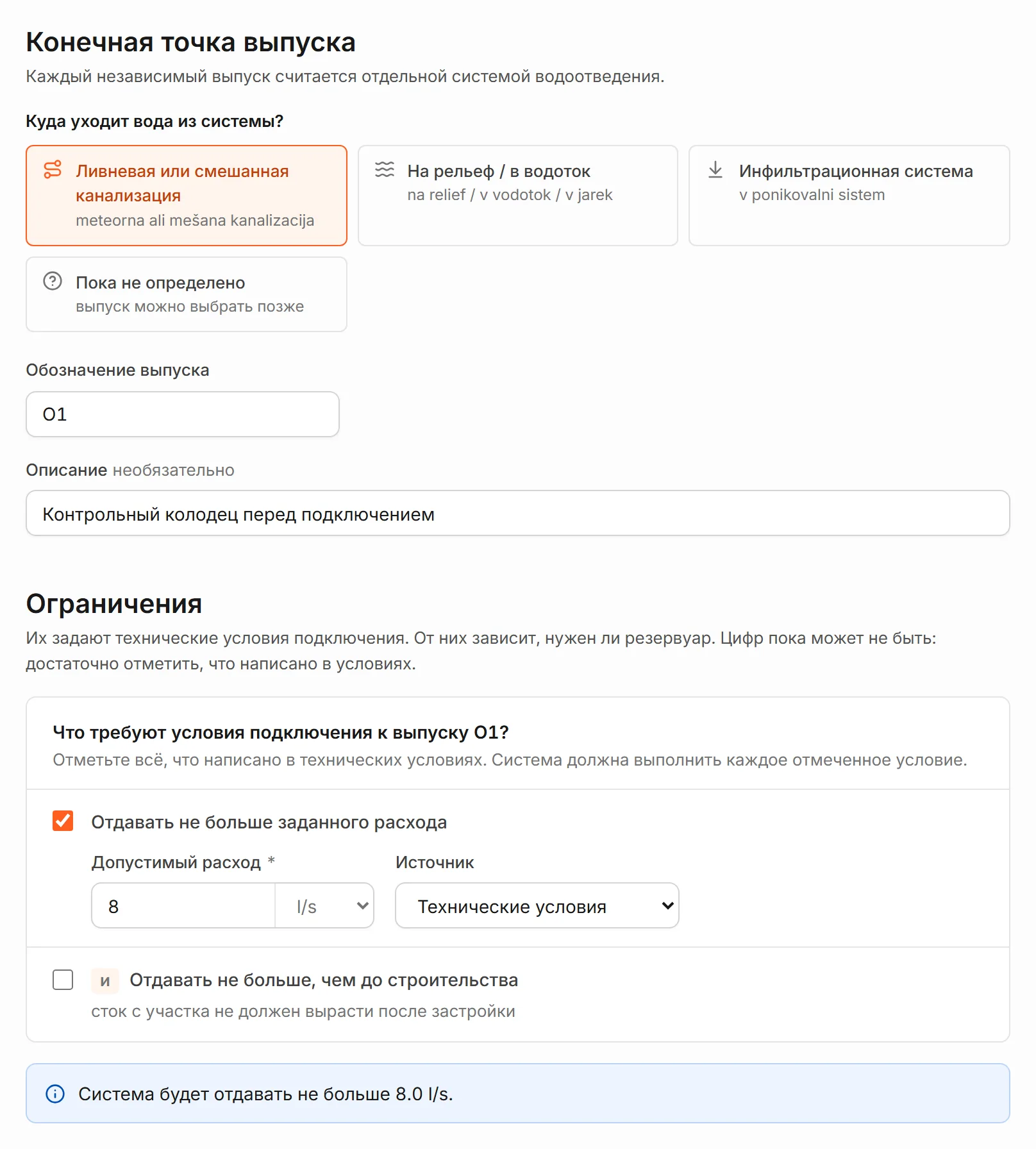

Укажите, куда уходит вода

Система водоотведения строится вокруг выпуска: канализация, рельеф или водоток, инфильтрация. Ограничения переносятся из технических условий: Отдавать не больше заданного расхода или не больше, чем до строительства.

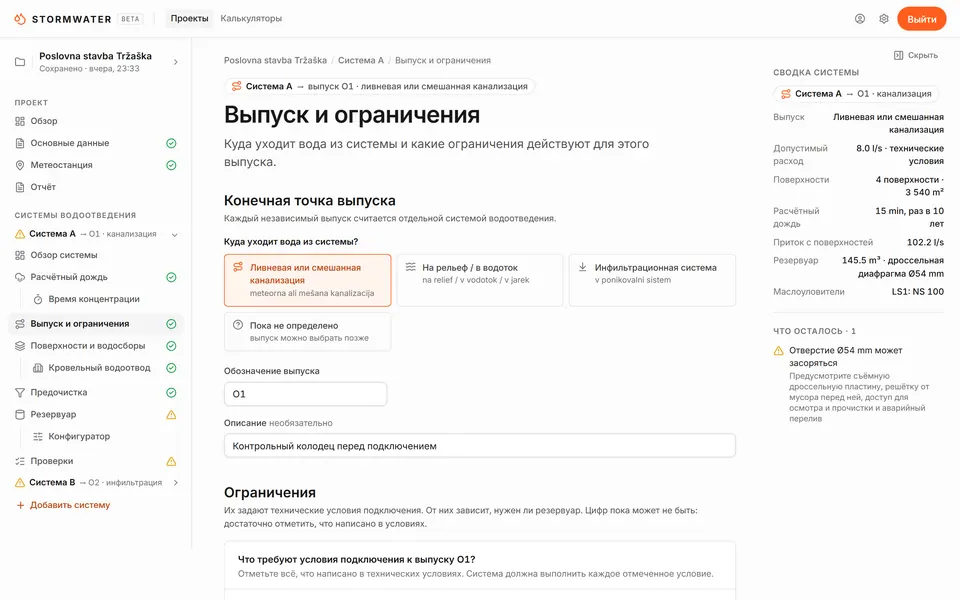

Выпуск и ограничения. Выпуск O1 в канализацию, не больше 8 l/s по техническим условиям.
4 шаг

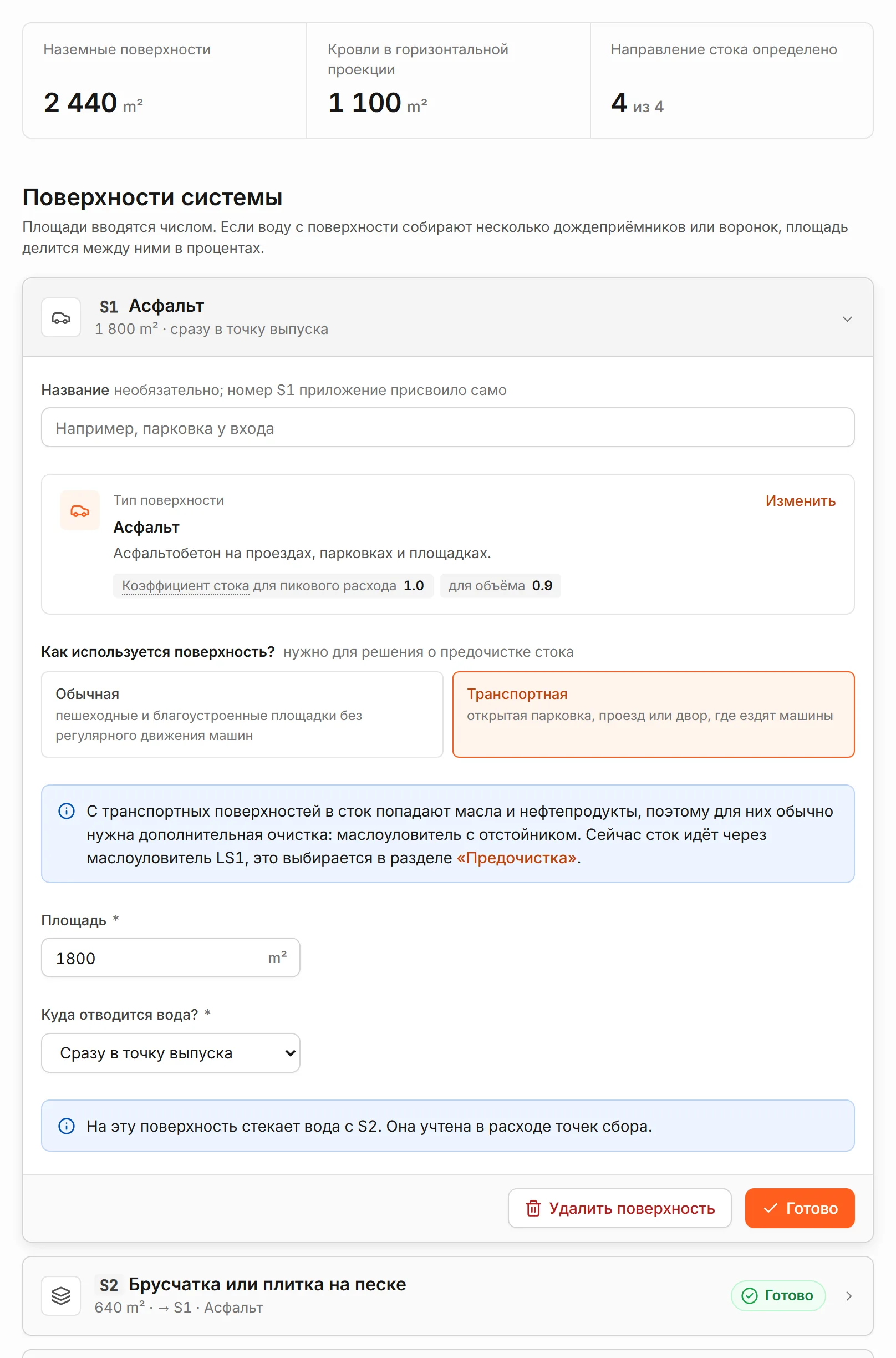

Опишите поверхности

Тип покрытия, площадь и куда стекает вода: в дождеприёмник, на другую поверхность, в кровельную воронку или желоб. Коэффициенты стока приложение назначает само по DIN 1986-100.

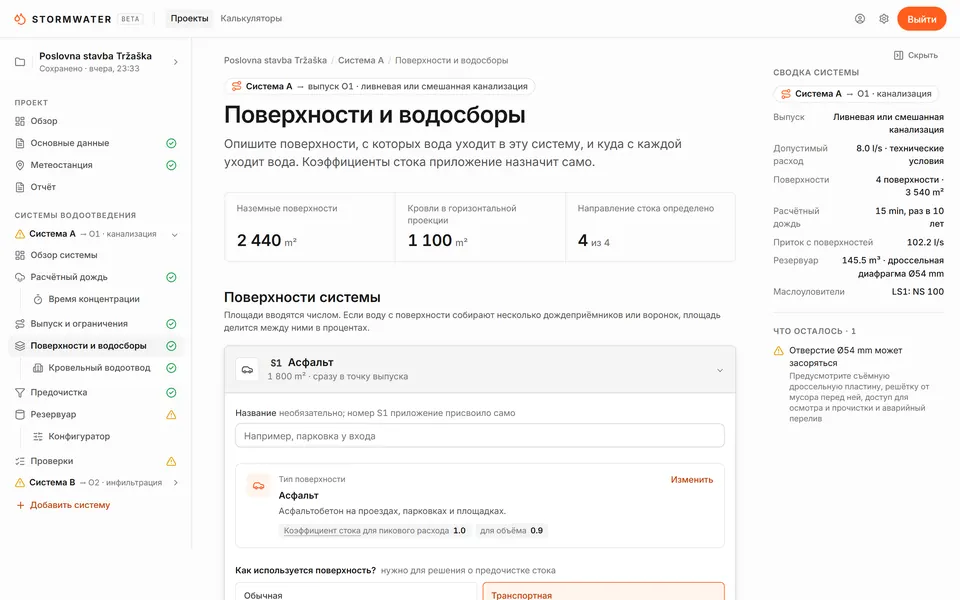

Поверхности и водосборы. Карточка поверхности: тип, использование, площадь и куда уходит вода.
5 шаг

Пройдите разделы по подсказкам

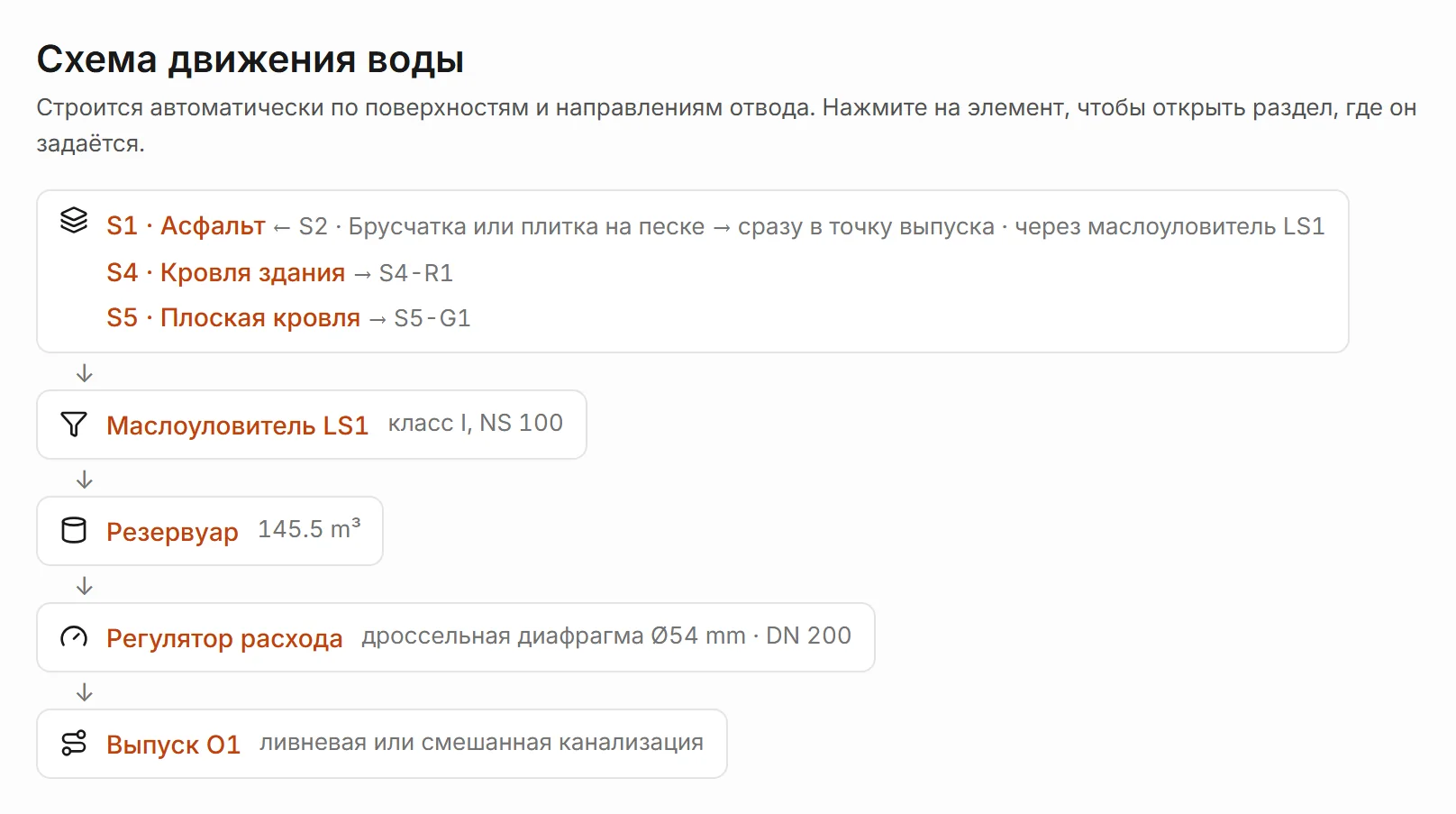

Расчётный дождь, кровельный водоотвод, предочистка, резервуар или инфильтрация. Схема движения воды строится сама по поверхностям и направлениям отвода, каждый её элемент ведёт в свой раздел.

Схема движения воды. От поверхностей через маслоуловитель и резервуар к выпуску.
6 шаг

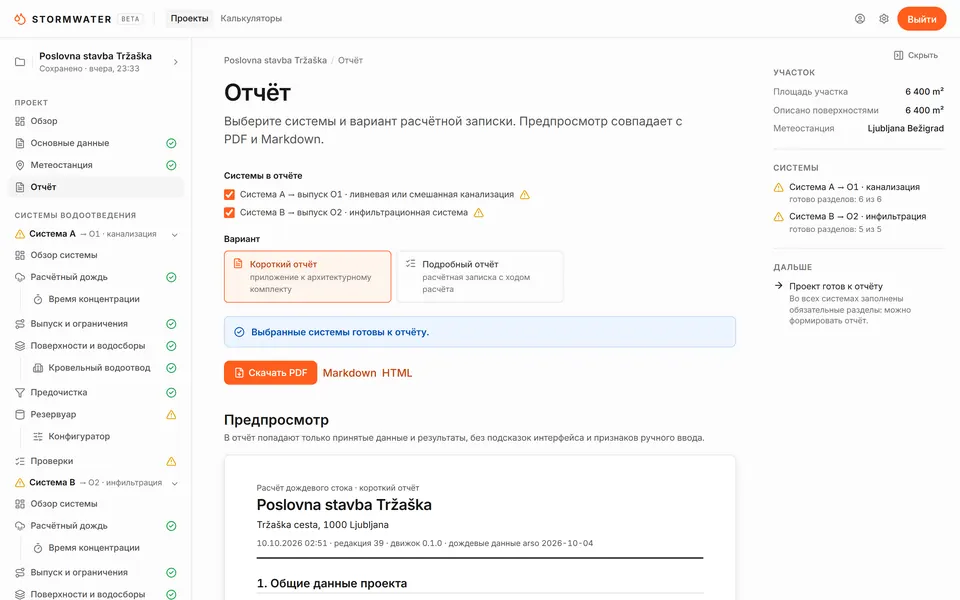

Сформируйте отчёт

Короткий отчёт для архитектурного комплекта или подробная записка с ходом расчёта, в PDF, Markdown или HTML. Предпросмотр совпадает с файлом.

В отчёт попадают принятые данные, основания и результаты. Подсказок интерфейса и пометок задано вручную в нём нет.

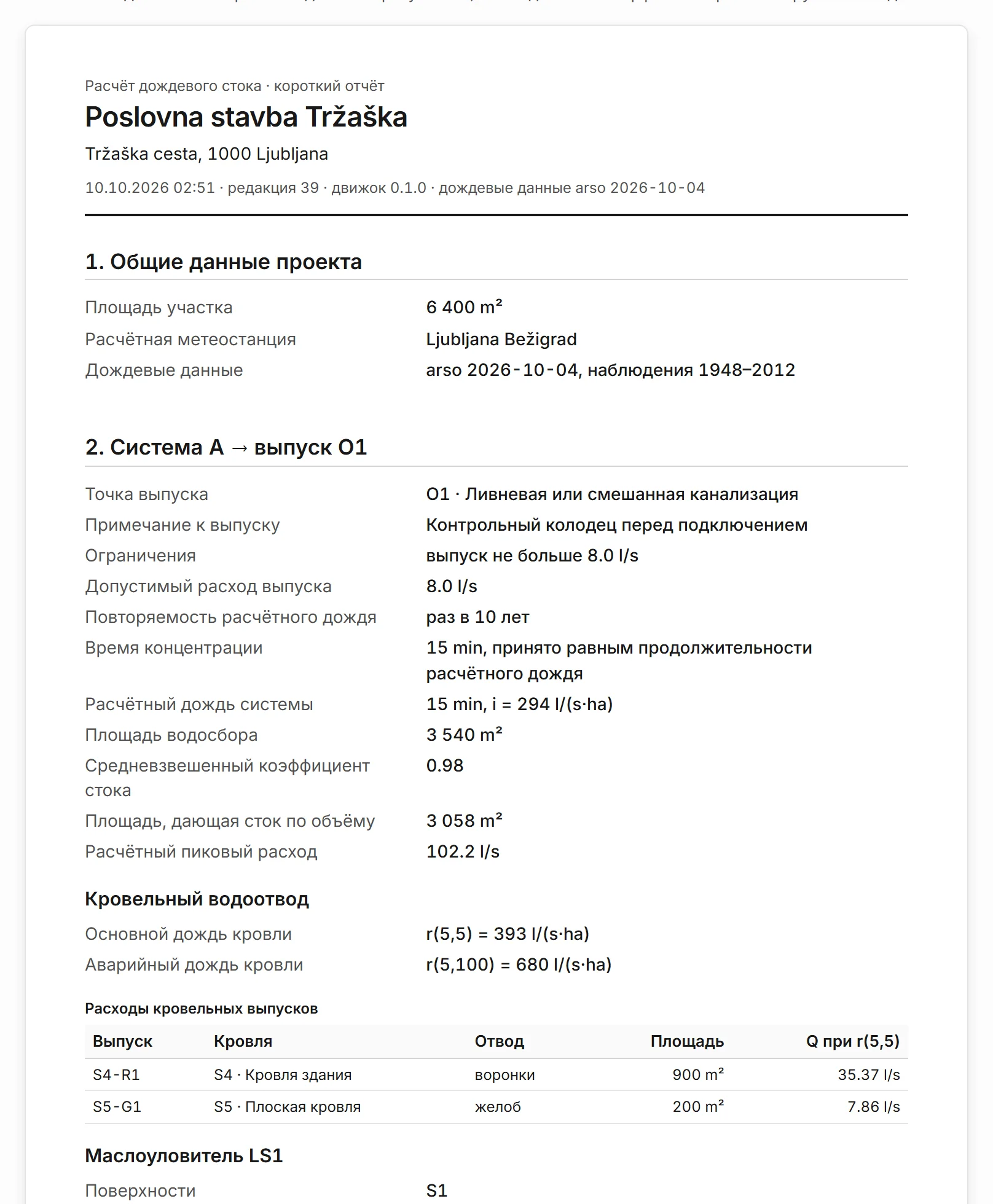

Отчёт. Короткий вариант по двум системам демо-проекта.

Расчёты

Что Stormwater считает

Расчёт идёт от дождя к сооружениям: сначала сколько воды приходит, потом где её задержать, как поднять и куда отвести. Один расчётный движок обслуживает и проект, и быстрые калькуляторы.

Расчётные дожди и расходы

Интенсивность дождя берётся из данных выбранной станции ARSO. Повторяемость приложение предлагает по типу территории, продолжительность по пути воды до выпуска.

Пиковый приток считается рациональным методом с коэффициентами стока покрытий по DIN 1986-100. Для разных элементов свой дождь: дождеприёмники и лотки по дождю 5 min, кровли по своей норме, система целиком по своей продолжительности. У системы A демо-проекта 15 min раз в 10 лет, 294 l/(s·ha) и 102.2 l/s притока.

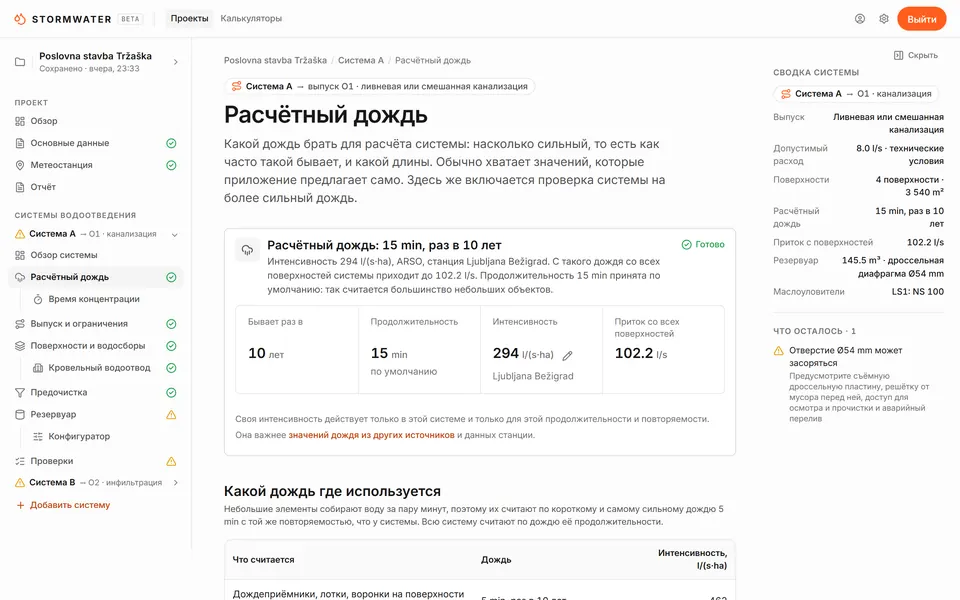

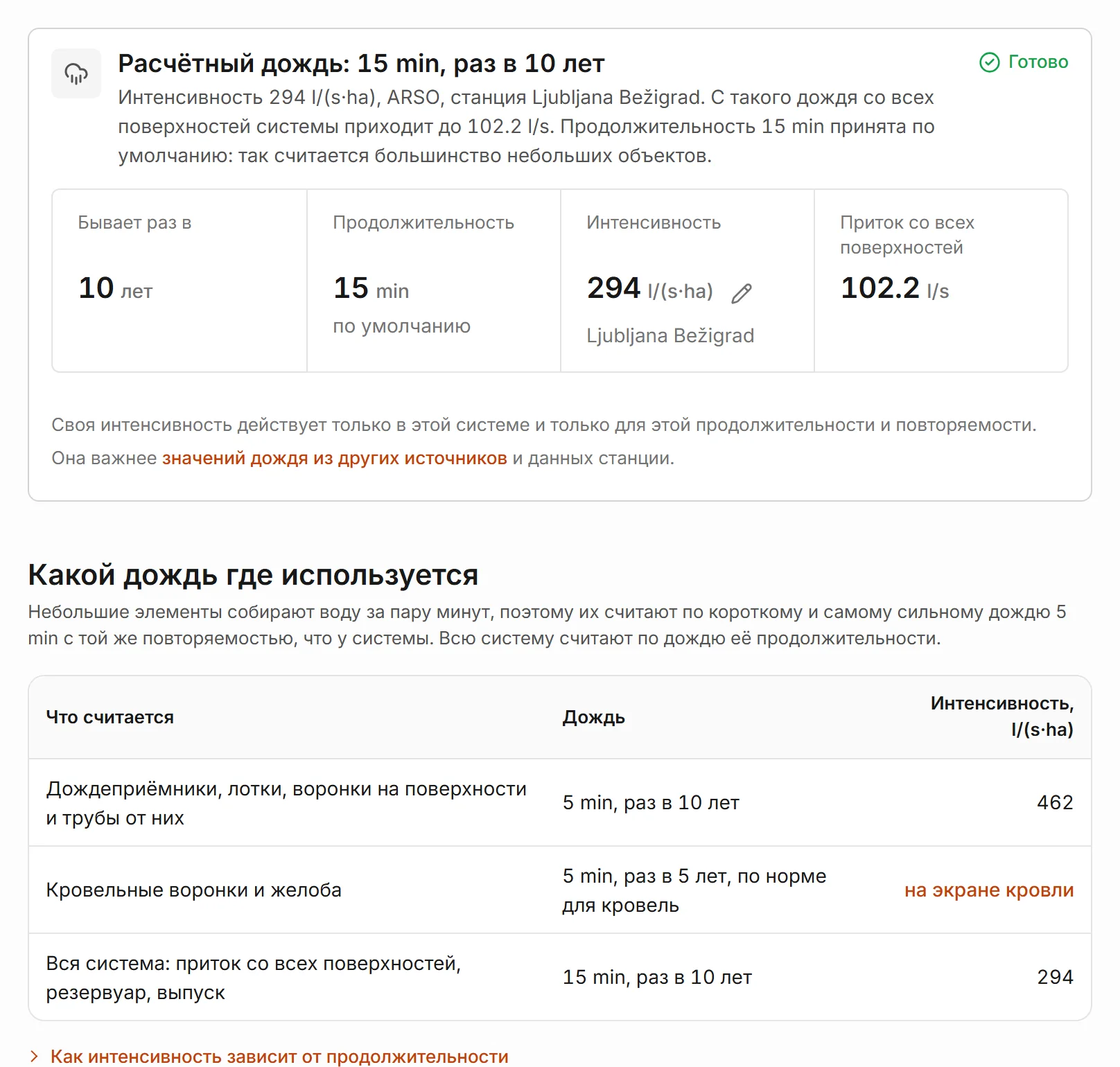

Расчётный дождь системы A: 15 min, раз в 10 лет, интенсивность 294 l/(s·ha) по станции Ljubljana Bežigrad, приток со всех поверхностей 102.2 l/s. Таблица «Какой дождь где используется»: дождеприёмники 5 min раз в 10 лет, кровли 5 min раз в 5 лет, вся система 15 min раз в 10 лет. — **Расчётный дождь.** Ответ экрана и какой дождь для какого элемента.

Резервуар и регулируемый выпуск

Если сброс ограничен, приложение перебирает дожди всех продолжительностей станции, по шагам сводит приток и выпуск и находит критический дождь, при котором воды копится больше всего. По нему подбирается полезный объём с запасом.

Затем подбирается регулятор: дроссельная диафрагма или заводской регулятор расхода, а также приточная и переливная трубы. У демо-проекта критический дождь 2 h, резервуар 145.5 m³, диафрагма Ø54 mm, в выпуск уходит до 7.75 l/s при допустимых 8.0.

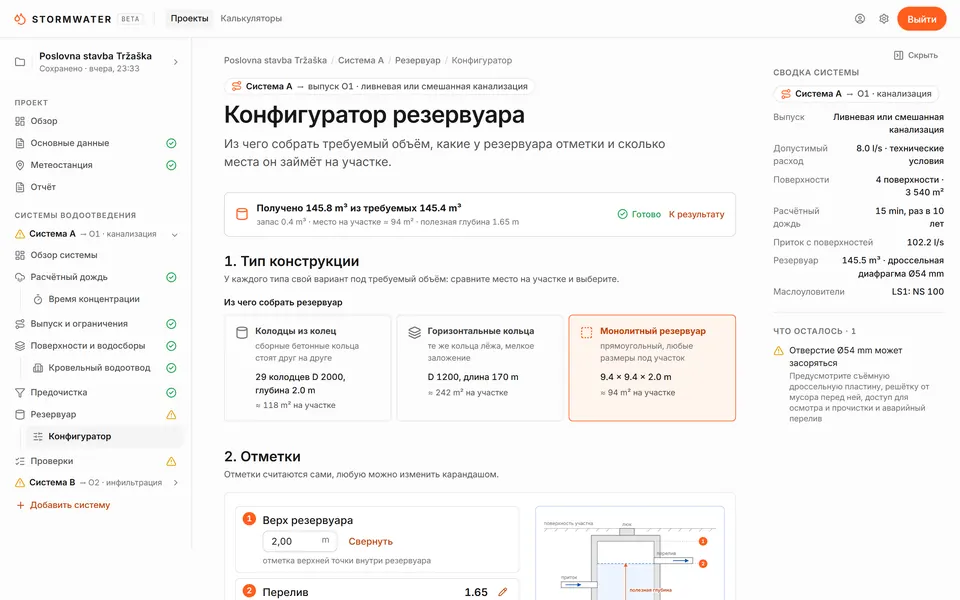

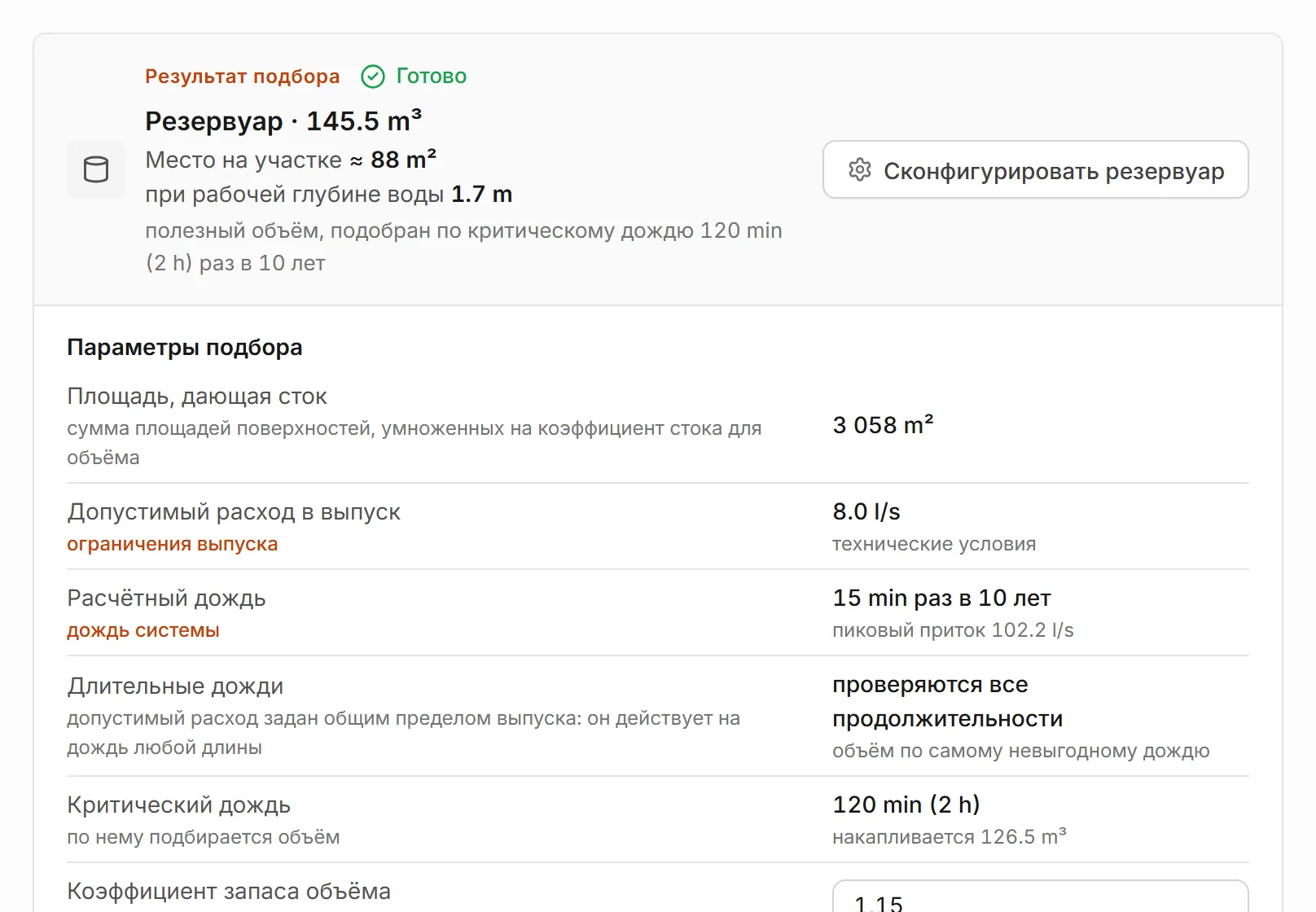

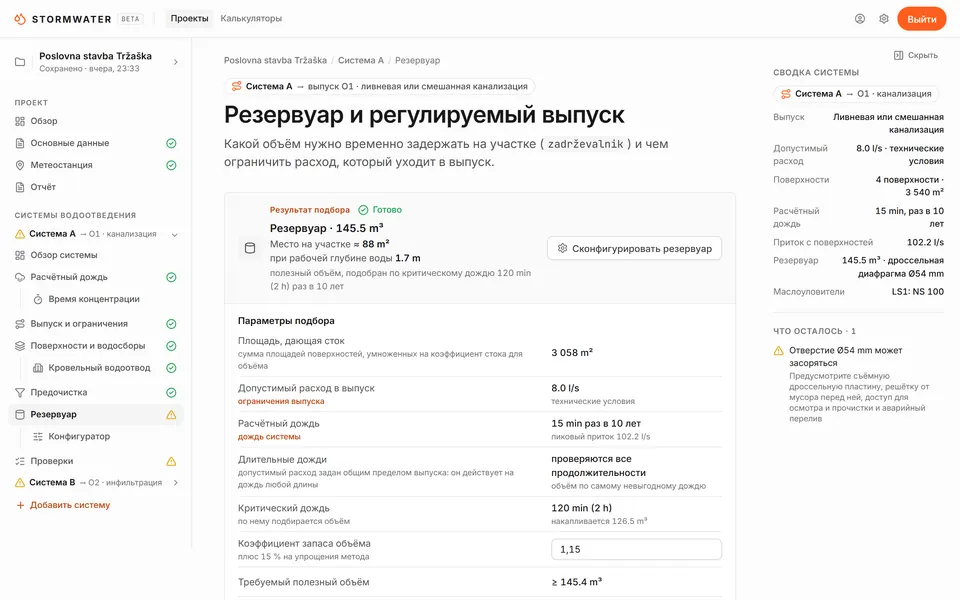

Результат подбора: резервуар 145.5 m³, место на участке около 88 m², подобран по критическому дождю 120 min раз в 10 лет. Ниже параметры подбора: площадь, дающая сток, 3 058 m², допустимый расход 8.0 l/s. — **Резервуар и регулируемый выпуск.** Объём по критическому дождю и параметры подбора.

Насосные станции

Въезд в подземный паркинг, заглублённая площадка или двор ниже точки подключения: отсюда вода самотёком не уходит. Такие поверхности объединяются в зону насосного водоотвода, вода собирается в приямок и поднимается насосами.

Приложение подбирает производительность насосной и приямок, проверяет зону на более сильный дождь и передаёт выход насосной дальше, в резервуар системы.

Зона насосного водоотвода

что считается для каждой зоны

Производительность насоснойпо дождю 5 min, один насос или пара одинаковых
Приямокрабочий объём по допустимой частоте пусков и запас выше уровня включения
Защитная проверкаболее редкий дождь: избыток должен поместиться в приямок и дополнительный резервуар
Один насос из парычто будет, если при совместной работе остался один насос
Полная недоступностьпо желанию: насосы стоят первые часы дождя, нужен аварийный объём
Выход насоснойпередаётся в резервуар системы как гидрограф, а не как постоянный расход

Инфильтрация

Если вода уходит в грунт, приложение сначала выясняет, как грунт её впитывает. Нет изысканий: проницаемость оценивается по типу грунта, для эскиза этого хватает. Есть геологический отчёт: вводится коэффициент фильтрации.

Затем перебираются дожди от 5 min до 24 h, и для траншеи, модульных блоков, колодцев или пониженной зелёной зоны подбирается наименьший размер с местом на участке и временем опорожнения. У системы B демо-проекта траншея 22.7 m³ опорожняется за 12 h.

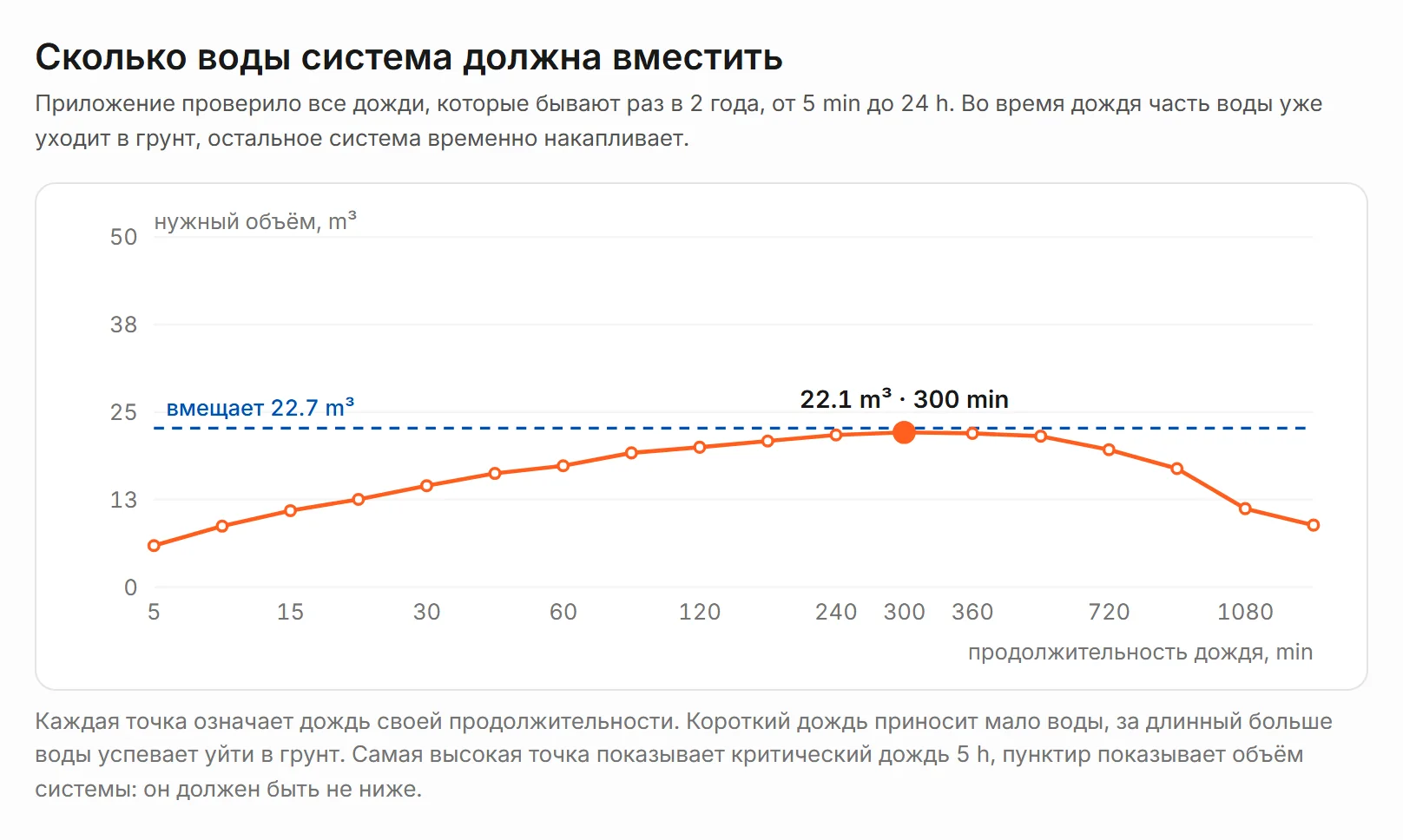

График «Сколько воды система должна вместить»: нужный объём для дождей от 5 до 1440 min, наибольший 22.1 m³ при дожде 300 min; пунктир показывает объём системы 22.7 m³. — **Инфильтрация.** Нужный объём по каждой продолжительности дождя, критический 5 h.

Предочистка

Для парковок и проездов подбирается маслоуловитель по SIST EN 858: расчётный расход по короткому дождю, номинальный размер и объём встроенного отстойника. Перед резервуаром и инфильтрацией приложение рекомендует пескоуловитель.

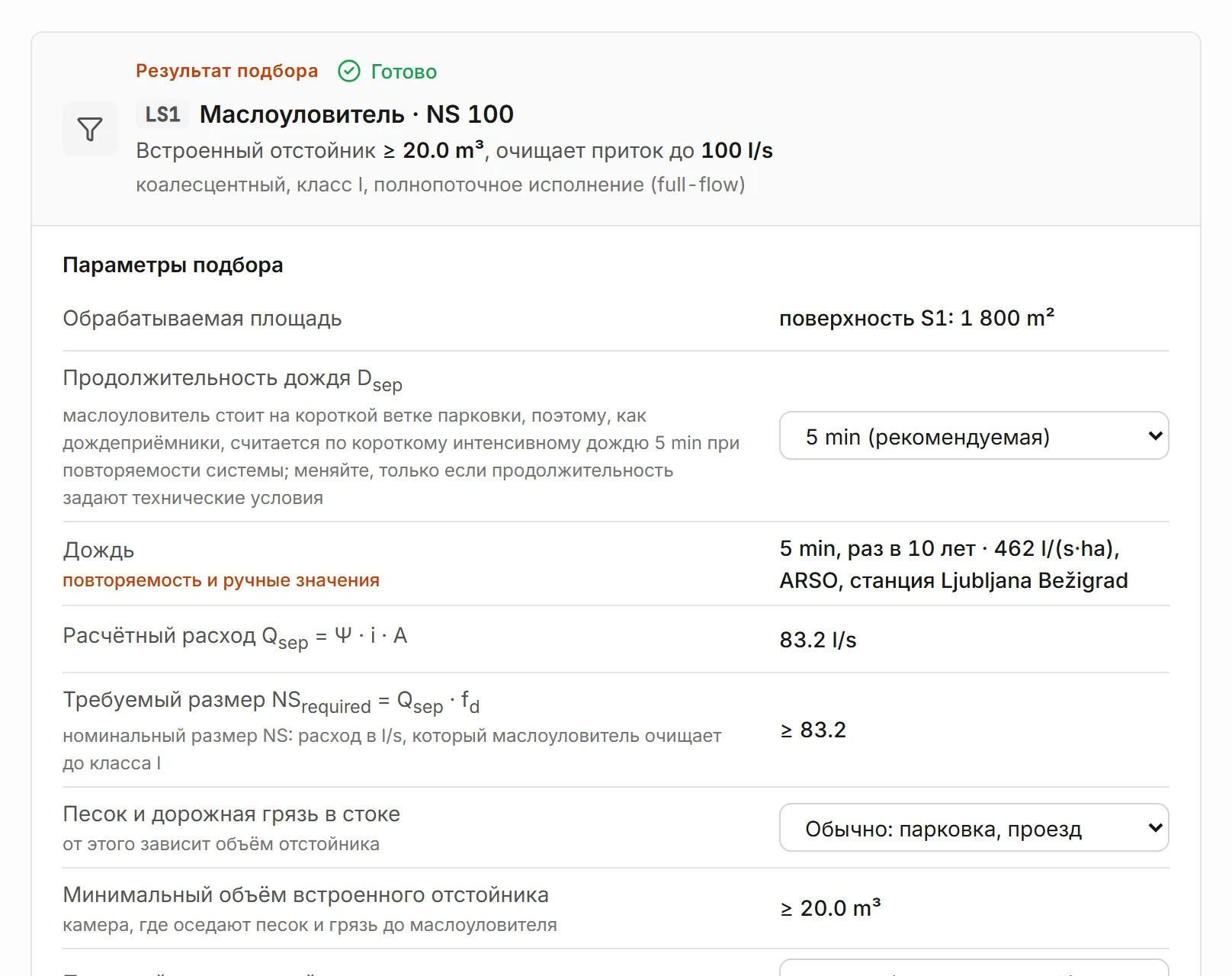

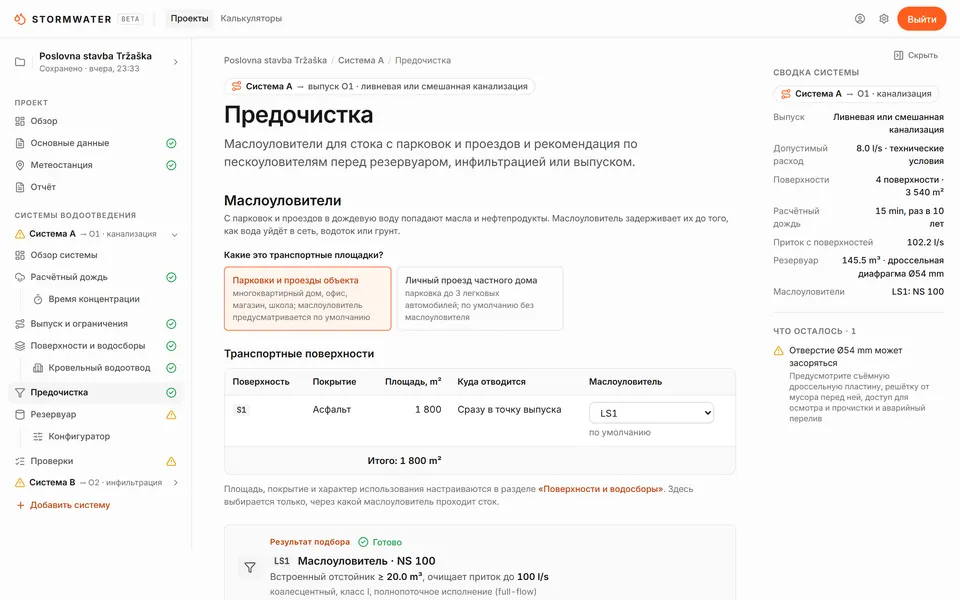

Маслоуловитель LS1 NS 100: встроенный отстойник не меньше 20.0 m³, очищает приток до 100 l/s; расчётный расход 83.2 l/s по дождю 5 min. — **Предочистка.** Маслоуловитель LS1 для асфальтовой парковки 1 800 m².

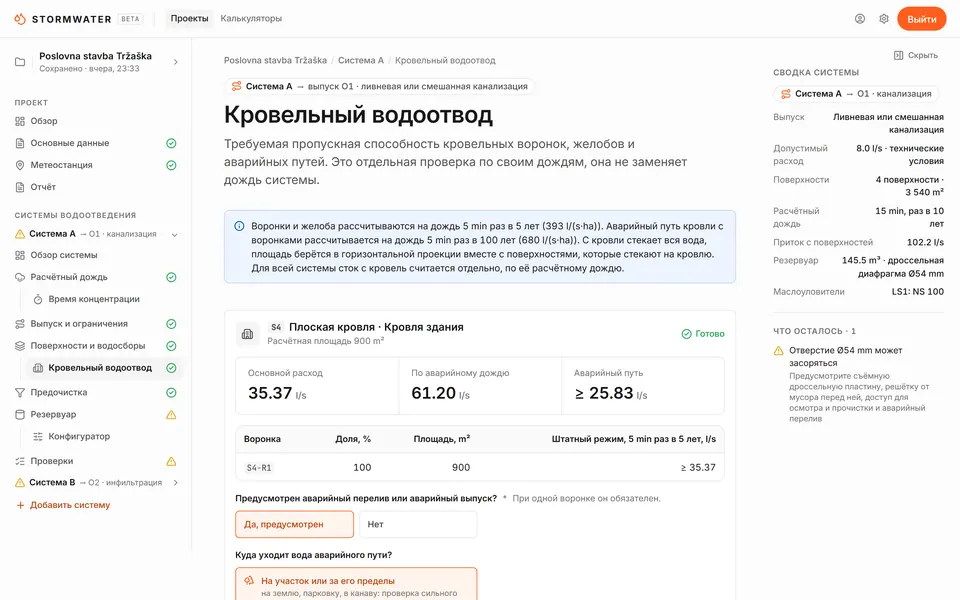

Кровельный водоотвод

Расход на каждую воронку и выпуск желоба, аварийный путь кровли по дождю раз в 100 лет.

Самотечные трубы

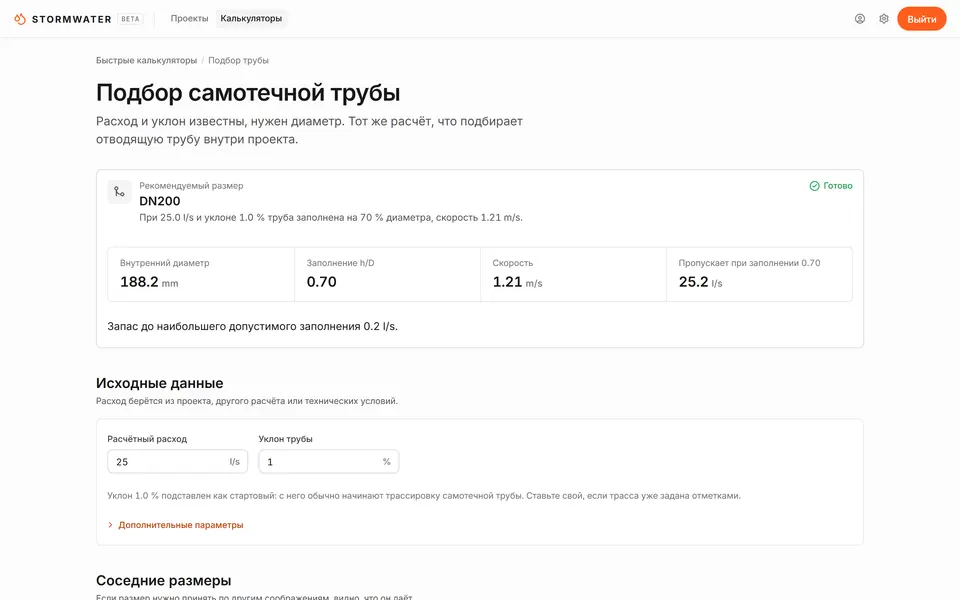

Подбор трубы по расходу и уклону в проекте и в быстром калькуляторе без регистрации.

Не больше, чем до строительства

Сток после застройки сравнивается со стоком существующего состояния участка.

Проверка защиты от затопления

Как принятая система справится с более редким сильным дождём.

Несколько систем в проекте

У каждой системы свой выпуск: часть участка в канализацию, часть в грунт.

Работа без аккаунта

Проект хранится на сервере 30 дней в этом браузере. После входа он переходит в аккаунт.

Методика и данные

На чём основан расчёт

Методы и численные значения по умолчанию собраны в спецификации продукта, у каждого правила один источник. Расчётные функции проверяются тестами на примерах с числами.

Что считается	Основание
Дождевые данные	ARSO, таблицы «Povratne dobe za ekstremne padavine», 63 станциидля части станций дождь раз в год из публикации ARSO 2009 по методу Gumbel
Повторяемость расчётного дождя	EN 752, по типу территории вокруг объекта
Пиковый расход	рациональный метод, подход SIST EN 16933-2
Коэффициенты стока покрытий	DIN 1986-100:2016, Tabelle 9
Кровельные воронки и желоба	DIN 1986-100: дождь r(5,5), аварийный путь r(5,100)
Объём резервуара	перебор дождей всех продолжительностей и пошаговый баланс притока и выпускаупрощённый подход DWA-A 117 для объектового расчёта
Инфильтрация	DWA-A 138
Маслоуловители	SIST EN 858
Самотечные трубы	Prandtl–Colebrook, шероховатость по DWA-A 110 и SIST EN 12056-2

Все экраны

Демо-проект целиком

15 экранов проекта Poslovna stavba Tržaška и калькулятора. Нажмите на любой, чтобы открыть его в полный размер: экраны листаются, масштаб меняется, каждый экран прокручивается до конца.

Бета-версия

Проект и калькуляторы работают без регистрации

Временный проект хранится на сервере 30 дней после последнего открытия и доступен в том же браузере. Аккаунт нужен, чтобы хранить проекты постоянно и открывать их на других устройствах.
